Rysunki techniczne pokoju dziecka są instrukcją realizacji zaakceptowanego projektu wnętrza. Pokazują wykonawcom między innymi wymiary, rozmieszczenie elementów zabudowy, układ mebli na wymiar, wykończenie ścian oraz inne rozwiązania, których nie da się jednoznacznie odczytać z samej wizualizacji 3D.
Fotorealistyczna wizualizacja pozwala zobaczyć, jak pokój będzie wyglądał po zakończeniu prac. Dla stolarza czy ekipy remontowej ważne są jednak również konkretne informacje wykonawcze: odległości, wysokości, szerokości, materiały oraz wzajemne położenie poszczególnych elementów.
Wyjaśniamy, jakie rysunki techniczne mogą być potrzebne podczas realizacji pokoju dziecięcego, co powinien otrzymać stolarz, czego potrzebuje ekipa remontowa i dlaczego dokumentację warto przygotować jeszcze przed rozpoczęciem prac.

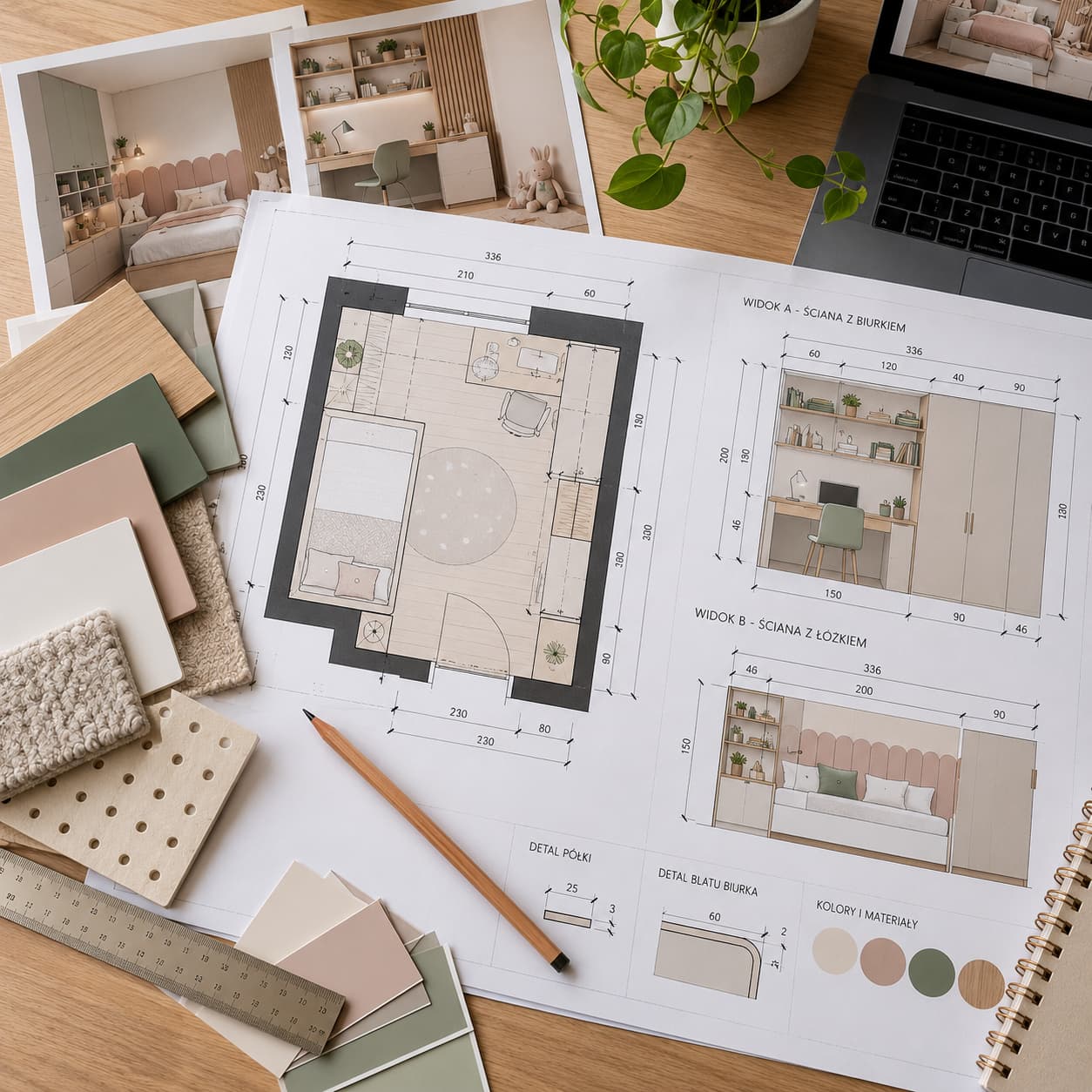

Czym są rysunki techniczne pokoju dziecka?
Rysunki techniczne to część dokumentacji projektowej, która przekłada zaakceptowaną koncepcję wnętrza na informacje potrzebne podczas realizacji. Mogą obejmować rzuty, widoki ścian, wymiary zabudowy oraz szczegóły dotyczące elementów wykonywanych na zamówienie.
Ich zakres powinien zawsze wynikać z konkretnego projektu. Innej dokumentacji będzie wymagał prosty pokój wyposażony głównie w gotowe meble, a innej wnętrze z szafą pod sufit, biurkiem wykonywanym przez stolarza, regałami, zabudową wokół łóżka i indywidualnie zaplanowanym oświetleniem.
W praktyce dokumentacja techniczna stanowi więc połączenie pomiędzy projektem wnętrza a jego wykonaniem.

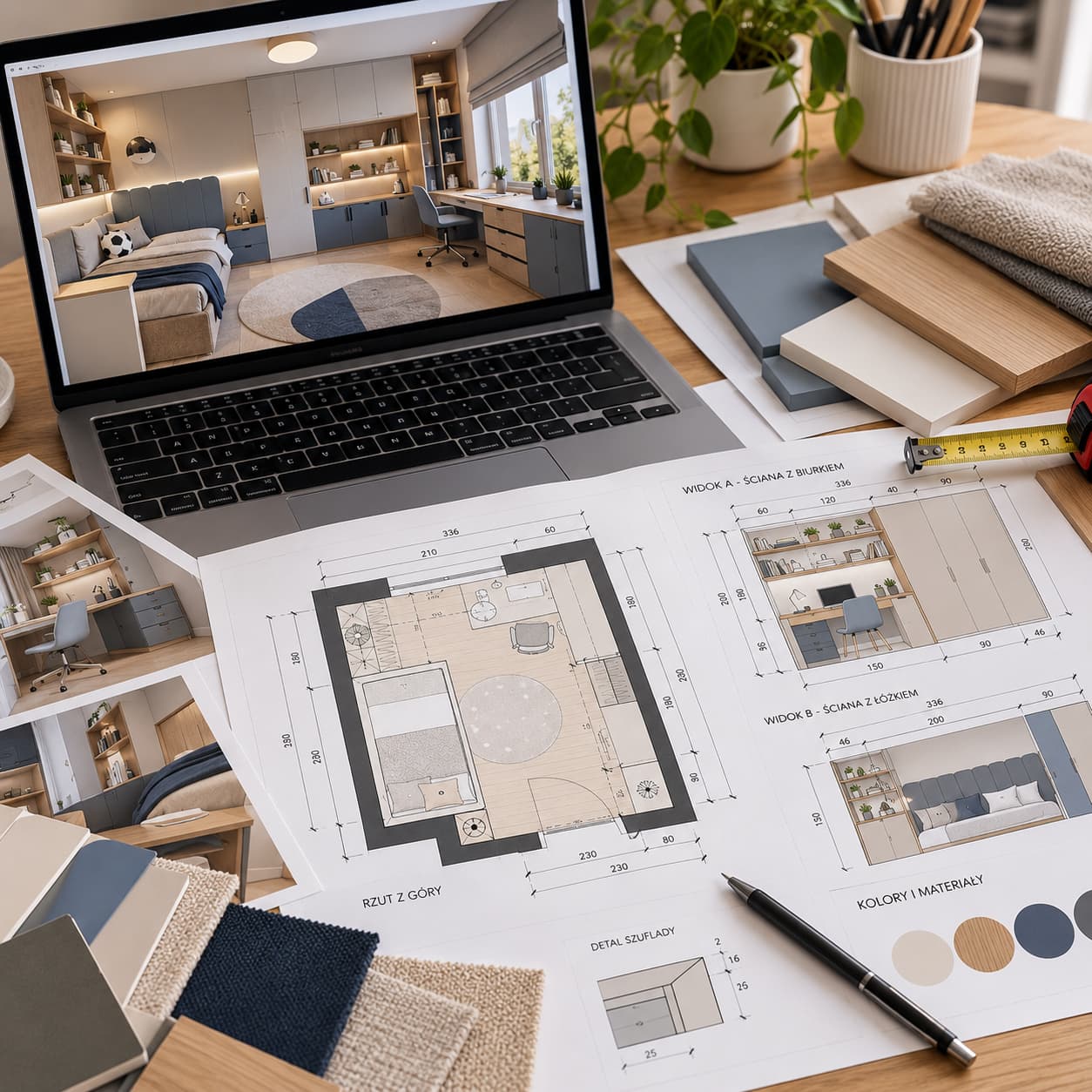

Czy sama wizualizacja 3D wystarczy stolarzowi i ekipie remontowej?
Nie zawsze. Wizualizacja 3D przede wszystkim przedstawia wygląd projektowanego pokoju. Pozwala ocenić proporcje, kolory, materiały, układ wyposażenia i ogólny charakter wnętrza.
Nie powinna jednak zastępować dokumentacji wykonawczej tam, gdzie konieczne jest precyzyjne określenie wymiarów.
Na wizualizacji można zobaczyć szafę stojącą obok biurka. Stolarz potrzebuje natomiast wiedzieć między innymi, jak szeroka i wysoka ma być zabudowa, jak podzielono jej fronty, gdzie znajduje się blat i jakie są wzajemne odległości pomiędzy elementami.
Podobnie ekipa remontowa nie powinna ustalać wysokości dekoracji ściennej czy lokalizacji poszczególnych elementów wyłącznie na podstawie proporcji widocznych na wizualizacji.

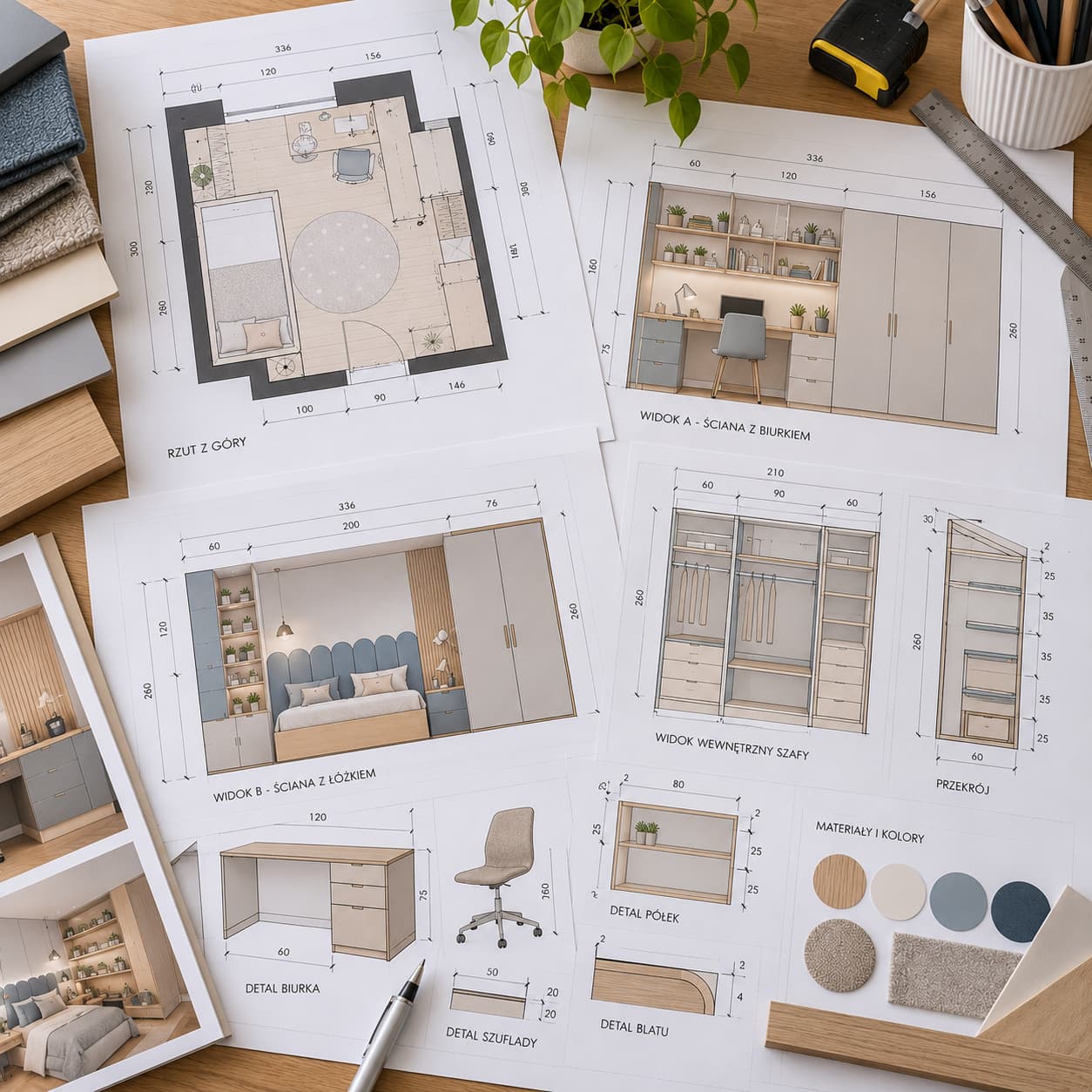

Jakie rysunki techniczne mogą być potrzebne przy realizacji pokoju dziecka?
Nie istnieje jeden identyczny zestaw dokumentacji odpowiedni dla każdego pokoju. Zakres rysunków powinien odpowiadać rozwiązaniom zastosowanym w projekcie.
W zależności od wnętrza przydatne mogą być między innymi:
- rzut pomieszczenia z wymiarami,
- rzut rozmieszczenia wyposażenia,
- widoki poszczególnych ścian,
- wymiary zabudowy meblowej,
- rysunki mebli wykonywanych na zamówienie,
- rozmieszczenie dekoracji i elementów wykończeniowych,
- informacje dotyczące zastosowanych materiałów,
- rozmieszczenie wybranych elementów oświetlenia,
- rzut punktów elektrycznych – jeśli znajduje się w zakresie wybranego projektu.
Dokumentacja powinna być spójna z zaakceptowanym wariantem projektu. Dzięki temu wykonawcy nie muszą samodzielnie interpretować tego, co projektant pokazał na wizualizacjach.

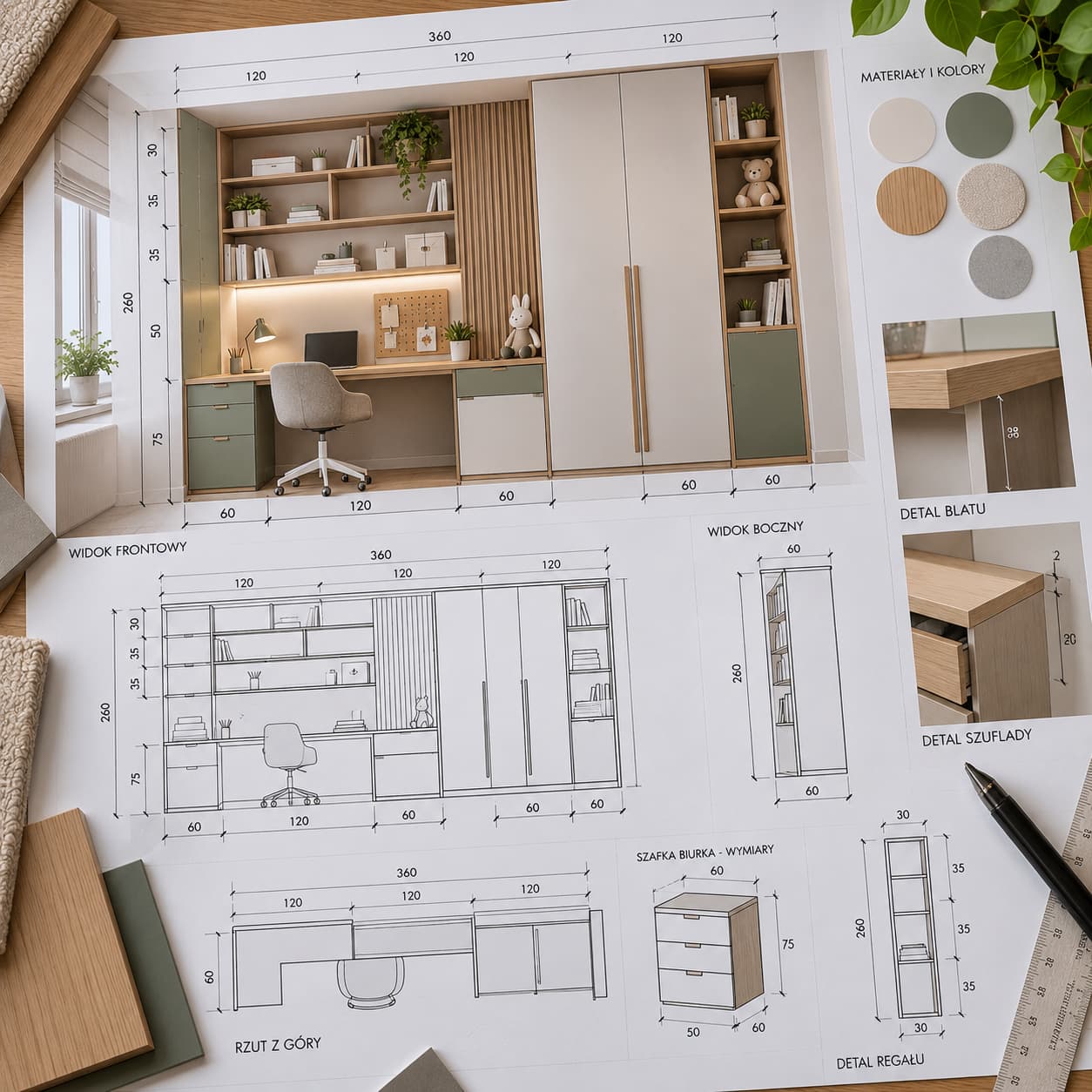

Co powinien dostać stolarz wykonujący meble do pokoju dziecka?
W pokojach dziecięcych i młodzieżowych zabudowa wykonywana na wymiar jest często jednym z najważniejszych elementów całej aranżacji. Pozwala wykorzystać przestrzeń pod sufit, zagospodarować niewielkie wnęki albo połączyć kilka funkcji w jednej konstrukcji.
Stolarz może wykonywać na przykład:
- szafę na ubrania,
- zabudowę wokół łóżka,
- biurko na wymiar,
- regały i półki,
- szafki wiszące nad biurkiem,
- komody i szafki,
- zabudowę wykorzystującą wnękę lub skos.
W takich przypadkach potrzebne są przede wszystkim czytelne informacje o gabarytach i układzie projektowanych elementów.
Wymiary zabudowy meblowej
Na rysunkach powinny znaleźć się podstawowe wymiary wynikające z projektu, takie jak szerokość, wysokość i głębokość zabudowy oraz położenie jej najważniejszych części.
Jeżeli projekt przewiduje połączenie szafy, biurka i regału, dokumentacja pozwala zachować odpowiednie proporcje całego zestawu.
Podział frontów i elementów zabudowy
Stolarz powinien wiedzieć, jak według projektu wygląda podział wizualny mebla. Dotyczy to między innymi liczby frontów, szuflad, otwartych półek czy elementów dekoracyjnych.
Ma to duże znaczenie dla efektu końcowego. Nawet jeśli zewnętrzny wymiar szafy pozostanie taki sam, zmiana szerokości frontów lub położenia otwartych półek może znacząco zmienić wygląd całej ściany.
Położenie biurka i blatu
W pokoju dziecka szczególnie ważne jest prawidłowe zaplanowanie strefy nauki. Dokumentacja może określać szerokość i głębokość blatu oraz jego położenie względem sąsiedniej zabudowy.
Trzeba przy tym uwzględnić przestrzeń potrzebną na krzesło, komputer, monitor, lampkę oraz wygodne korzystanie z szuflad i szafek.
Materiały i kolorystyka
Dokumentacja projektowa powinna być uzupełniona informacją o materiałach przewidzianych w projekcie. Dzięki temu wykonawca wie, jaki efekt został zaakceptowany przez inwestora.
Ostateczne rozwiązania technologiczne, okucia, konstrukcję i sposób wykonania mebla należy uzgodnić z wykonawcą odpowiedzialnym za jego produkcję.

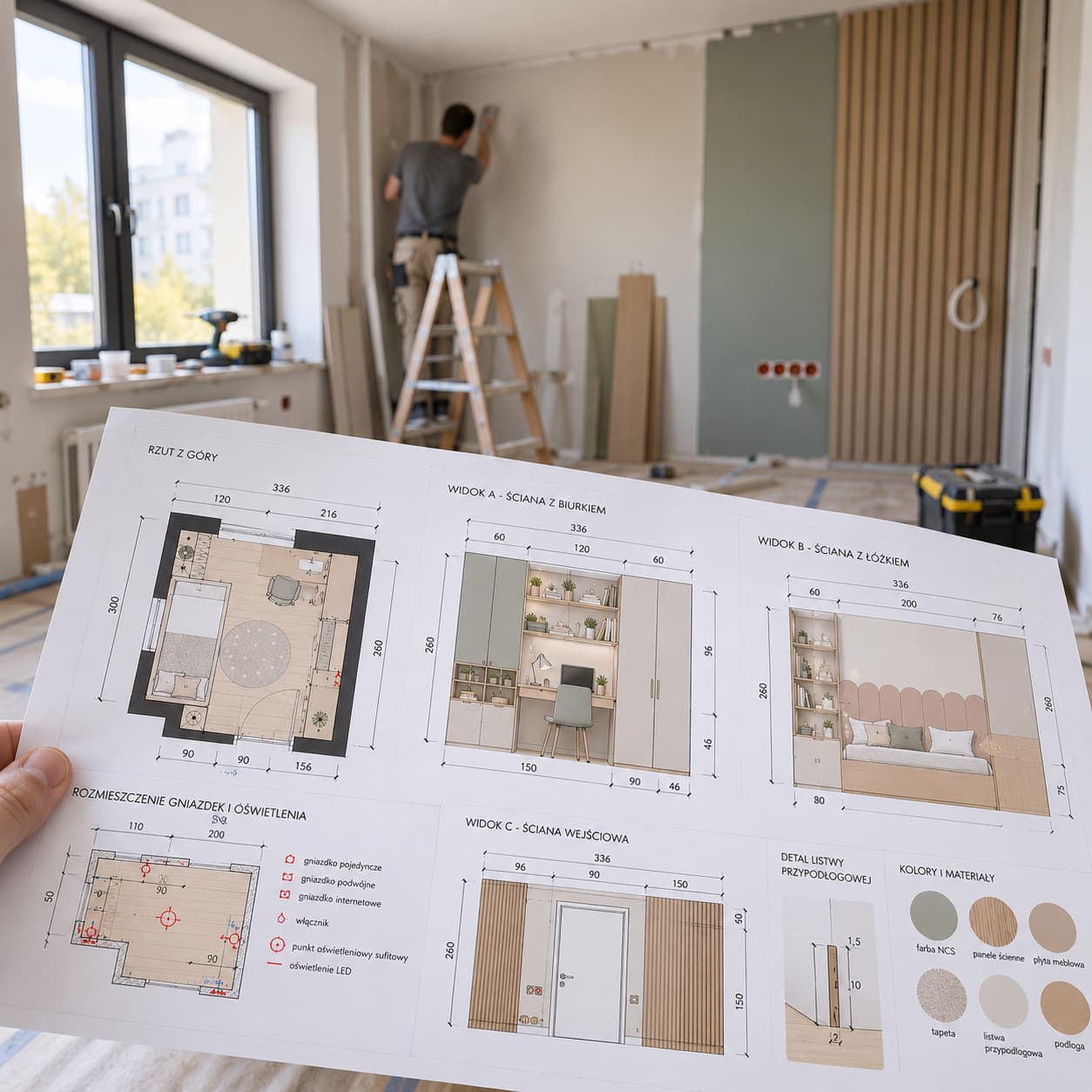

Czego potrzebuje ekipa remontowa?
Stolarz koncentruje się przede wszystkim na zabudowie meblowej. Ekipa remontowa potrzebuje natomiast informacji związanych z przygotowaniem samego pomieszczenia.
W zależności od zakresu remontu mogą to być informacje dotyczące:
- wykończenia poszczególnych ścian,
- kolorystyki,
- tapet i dekoracji ściennych,
- paneli lub innych okładzin,
- listew i elementów dekoracyjnych,
- lokalizacji zabudowy meblowej,
- wybranych elementów oświetlenia,
- punktów elektrycznych, jeżeli ich projekt znajduje się w zakresie dokumentacji.

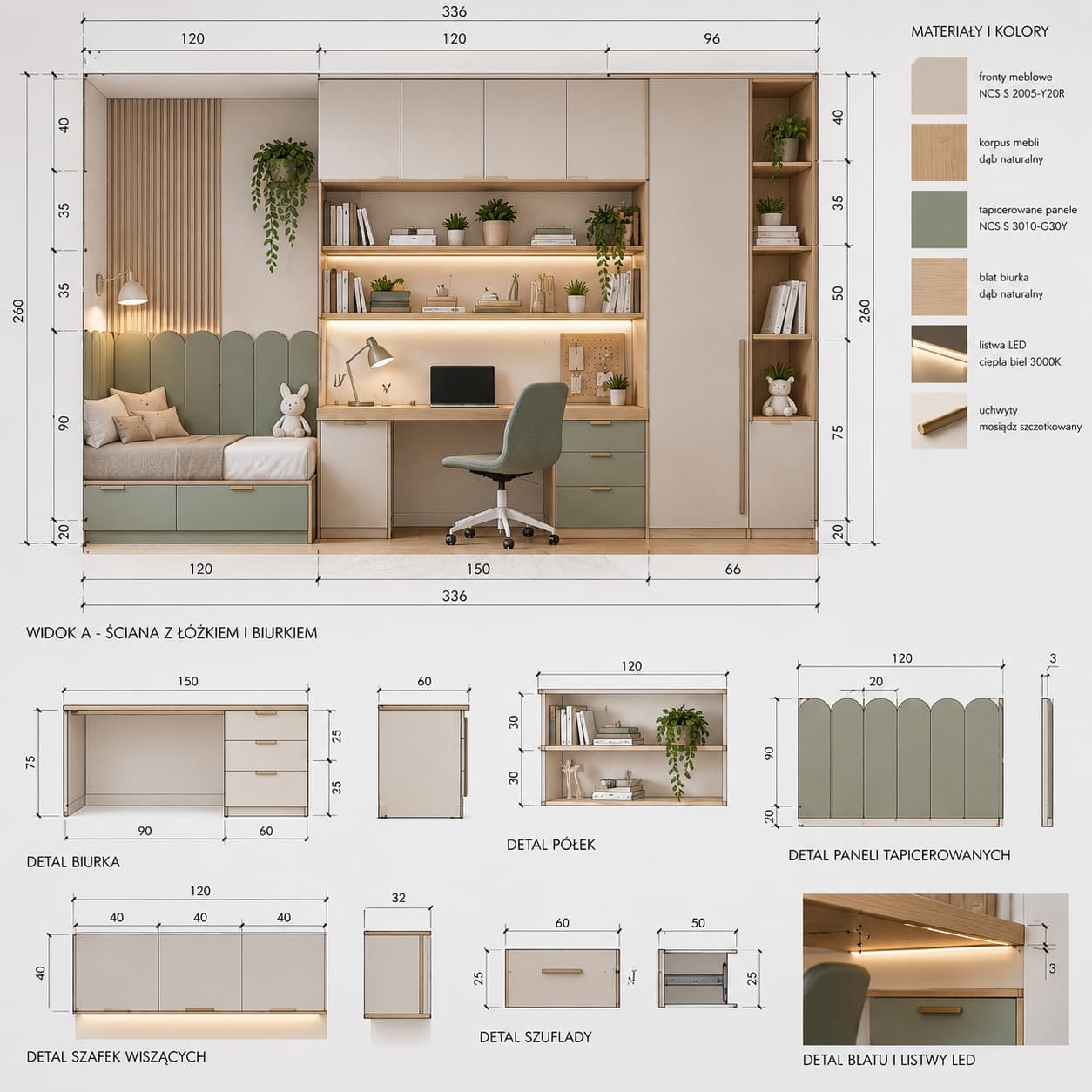

Dlaczego widoki ścian są przydatne podczas remontu?
Sam rzut z góry nie pokazuje wszystkiego. Dlatego w bardziej rozbudowanych projektach istotne są również widoki poszczególnych ścian.
Pozwalają one przedstawić elementy w pionie, czyli ich wysokości oraz wzajemne położenie.
Może to być szczególnie ważne, gdy na jednej ścianie znajdują się jednocześnie biurko, wiszące szafki, półki, dekoracyjne panele oraz inne elementy projektu.
Wykonawca może wtedy porównać rysunek z wizualizacją i znacznie łatwiej zrozumieć założenia projektu.

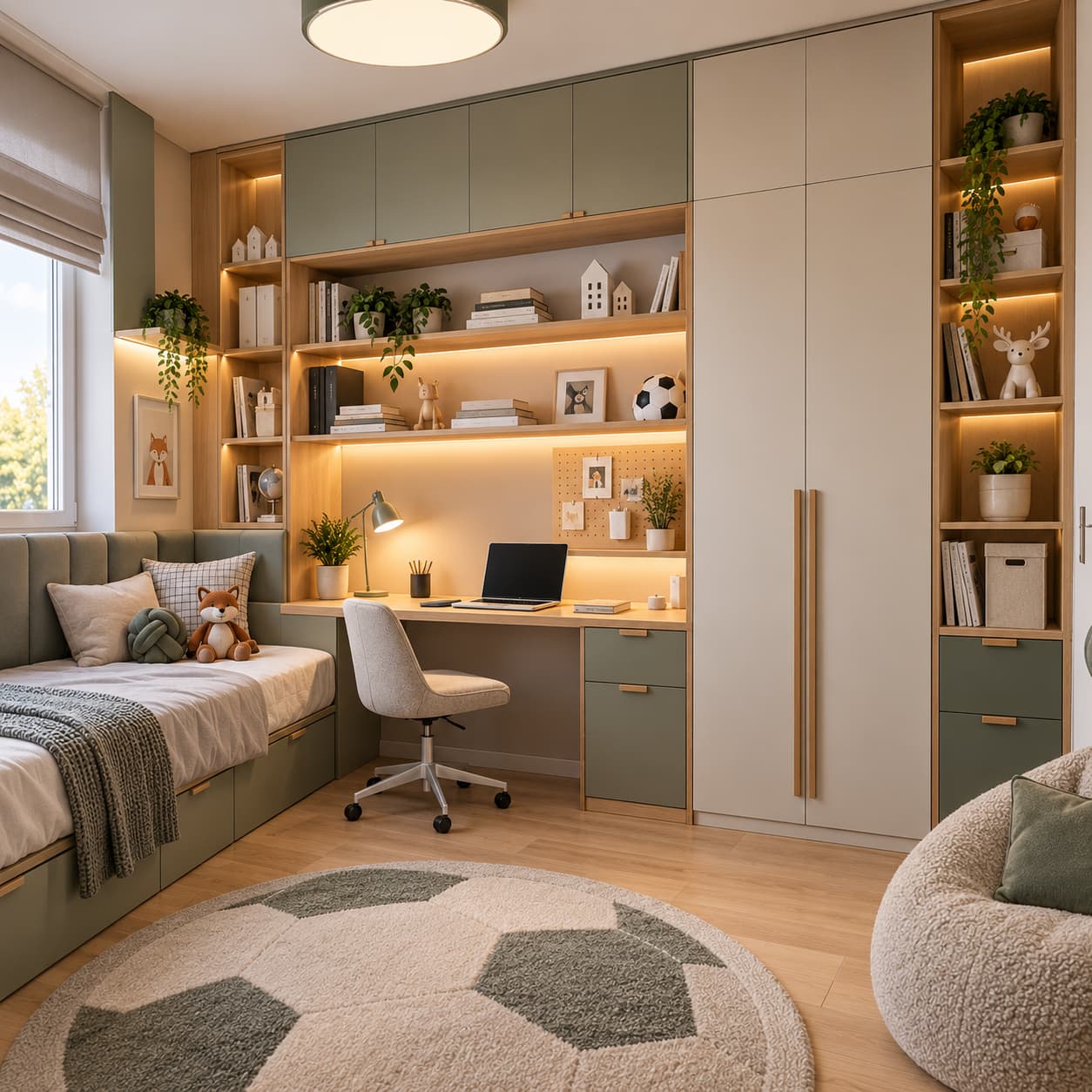

Rysunki mebli na wymiar w pokoju dziecięcym
Meble na wymiar są szczególnie przydatne w niewielkich pokojach dziecięcych, gdzie każdy centymetr przestrzeni ma znaczenie.
Dobrym przykładem może być ściana, na której trzeba zmieścić jednocześnie szafę, miejsce do nauki i przechowywanie książek. Zamiast ustawiać trzy niezależne meble, można zaprojektować jedną spójną zabudowę.
W takiej sytuacji rysunek techniczny pomaga przekazać stolarzowi założenia projektu znacznie dokładniej niż sama wizualizacja.
Warto jednak pamiętać o ważnej różnicy: rysunek projektowy mebla nie zastępuje dokumentacji warsztatowej producenta. Stolarz powinien przed produkcją wykonać własny pomiar na miejscu oraz zweryfikować konstrukcję, technologię wykonania, okucia i ostateczne wymiary.

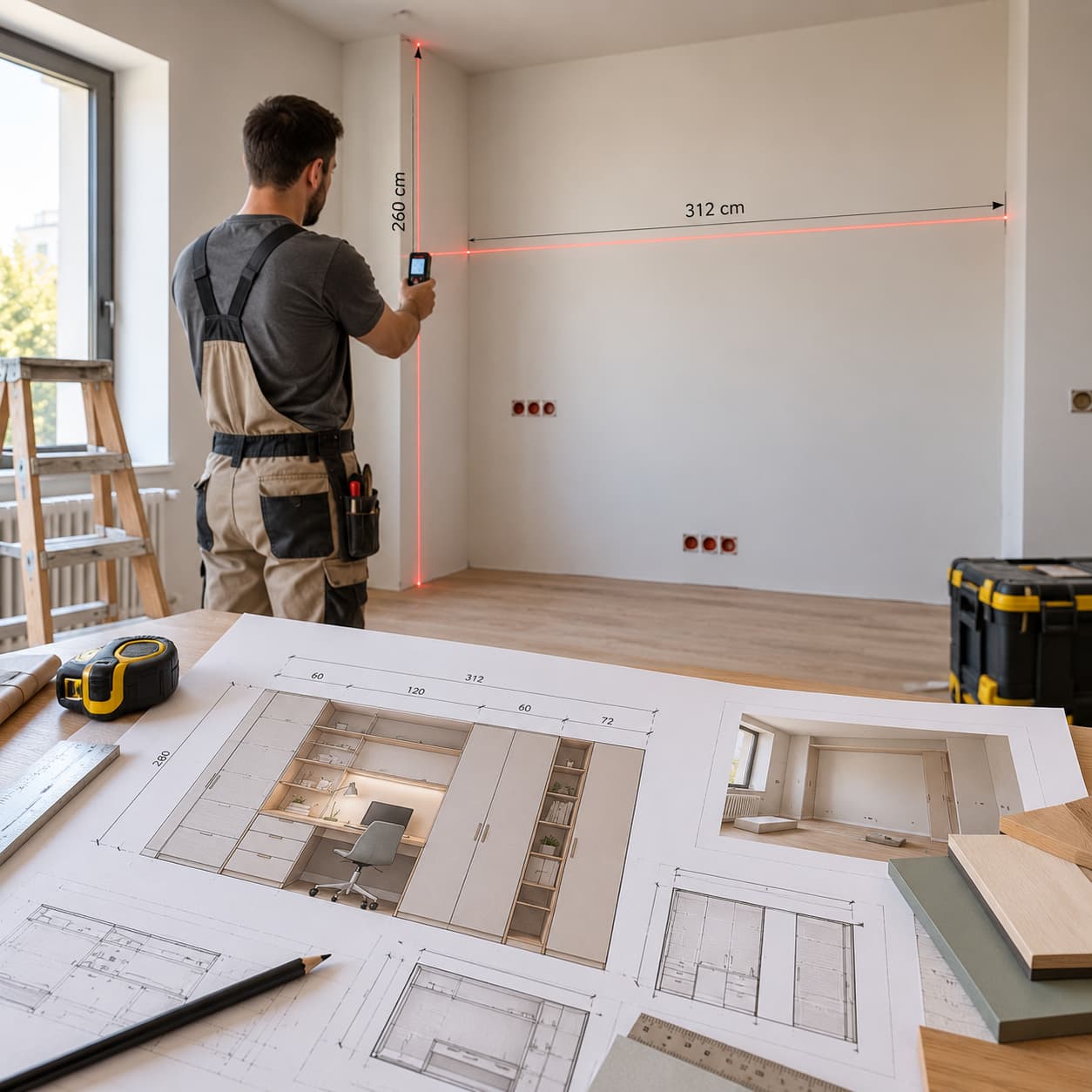

Czy stolarz powinien wykonać własny pomiar?
Tak. Przed rozpoczęciem produkcji mebli na wymiar wykonawca powinien zweryfikować rzeczywiste wymiary pomieszczenia.
Jest to szczególnie ważne, ponieważ po wykonaniu prac remontowych rzeczywiste wymiary mogą nieznacznie różnić się od wartości przyjętych wcześniej w projekcie.
Znaczenie mogą mieć między innymi:
- nierówności ścian,
- kąty pomieszczenia,
- grubość nowych okładzin,
- listwy przypodłogowe,
- skosy, wnęki i wystające elementy konstrukcyjne.
Dlatego dokumentacja projektowa określa założenia rozwiązania, natomiast pomiar wykonawczy przed produkcją pozostaje bardzo ważnym etapem realizacji.

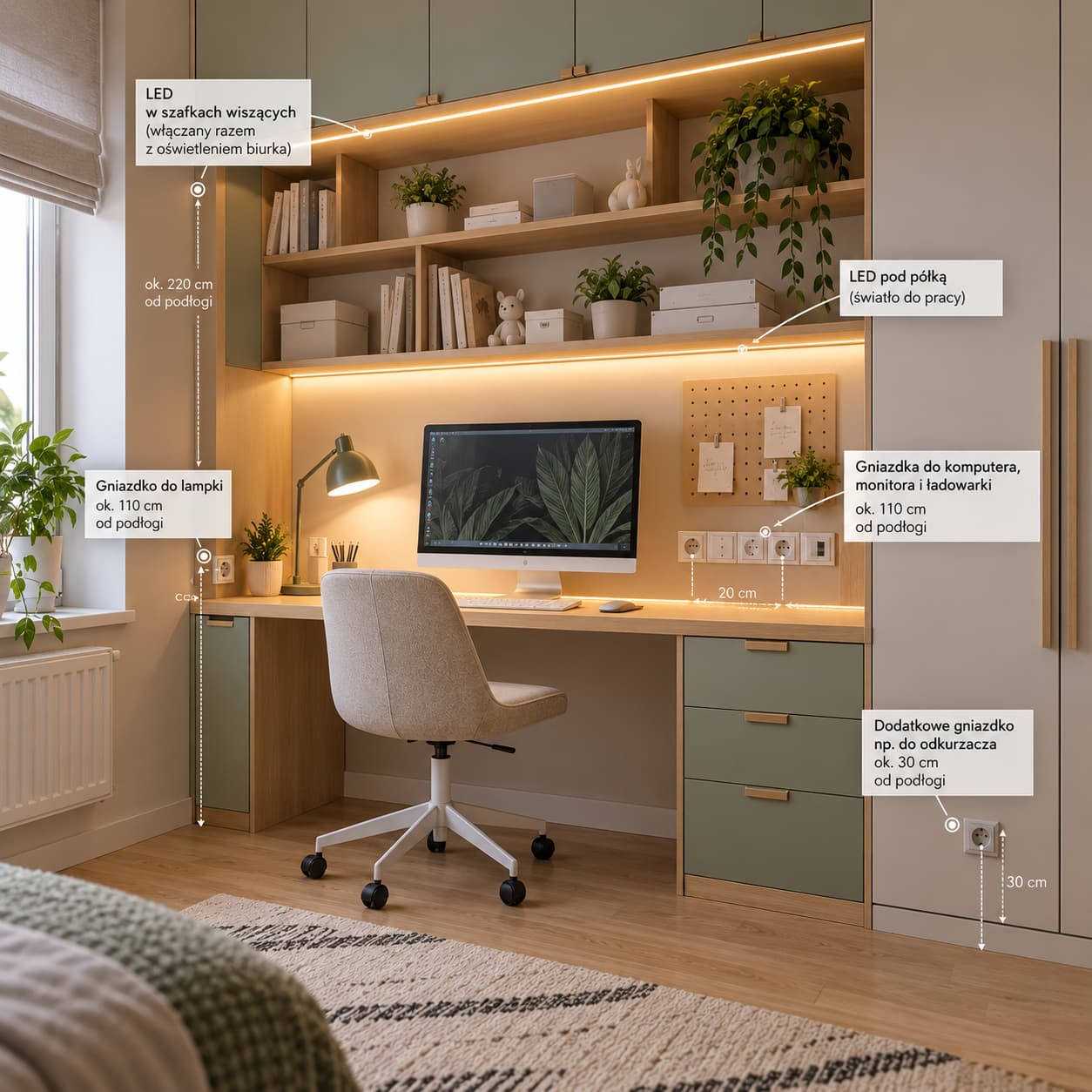

Projekt elektryki w pokoju dziecka – dlaczego trzeba zaplanować go wcześniej?
Rozmieszczenie punktów elektrycznych powinno być powiązane z docelowym układem wyposażenia.
Jeżeli wiadomo już, gdzie znajdzie się biurko, można odpowiednio zaplanować miejsca potrzebne do podłączenia komputera, monitora czy lampki. Podobna zasada dotyczy strefy łóżka oraz oświetlenia dekoracyjnego.
Problem pojawia się wtedy, gdy instalacja zostaje wykonana przed ustaleniem ostatecznego układu pokoju. Może się okazać, że gniazdko znajduje się za zabudową albo w miejscu niewygodnym w codziennym użytkowaniu.
Dlatego przy większym remoncie warto ustalić układ funkcjonalny pokoju przed wykonaniem instalacji elektrycznej.
Co powinno powstać najpierw – projekt pokoju czy rysunki techniczne?
Najpierw należy ustalić i zaakceptować koncepcję wnętrza, a dopiero później przygotowywać dokumentację wykonawczą.
Typowa kolejność wygląda następująco:
- pomiar pomieszczenia i zebranie informacji,
- określenie potrzeb dziecka i rodziców,
- opracowanie układu funkcjonalnego,
- przygotowanie projektu i wizualizacji 3D,
- wprowadzenie uzgodnionych zmian,
- akceptacja finalnej wersji,
- przygotowanie dokumentacji technicznej zgodnej z zaakceptowanym projektem,
- weryfikacja wymiarów przez wykonawców przed rozpoczęciem właściwych prac.
Taka kolejność ogranicza sytuacje, w których dokumentację trzeba przygotowywać ponownie po zmianie układu mebli.
Rysunki techniczne a lista zakupów – to nie jest to samo
Lista zakupów i dokumentacja techniczna pełnią dwie różne funkcje.
Lista zakupów pomaga ustalić, jakie gotowe elementy należy kupić: meble, lampy, wyposażenie czy dekoracje.
Rysunki techniczne przekazują natomiast wykonawcom informacje potrzebne do odtworzenia rozwiązań zaprojektowanych indywidualnie dla danego wnętrza.
Przy realizacji bardziej rozbudowanego pokoju oba materiały wzajemnie się uzupełniają.
Najczęstsze problemy, gdy brakuje dokumentacji technicznej
Brak czytelnych ustaleń wykonawczych pozostawia część decyzji osobom realizującym wnętrze. Nie musi to oznaczać błędu wykonawcy – często po prostu nie ma on informacji, jak dokładnie dany element został zaplanowany.
W praktyce mogą pojawić się między innymi:
- inne proporcje zabudowy niż na zaakceptowanym projekcie,
- zmieniona wysokość półek lub szafek,
- nieprawidłowe położenie dekoracji ściennych,
- kolizje mebli z drzwiami lub innymi elementami wyposażenia,
- gniazdka zasłonięte przez meble,
- brak miejsca na przewody i urządzenia przy biurku,
- konieczność podejmowania wielu decyzji dopiero podczas remontu.
Dobra dokumentacja ogranicza liczbę takich niejasności i pozwala wcześniej skoordynować pracę poszczególnych wykonawców.
Jak przygotować projekt pokoju dziecka pod zabudowę stolarską?
Jeżeli już na początku wiadomo, że w pokoju pojawią się meble wykonywane na wymiar, warto uwzględnić je od pierwszych etapów projektowania.
Projektant może wtedy sprawdzić, czy zabudowa nie ogranicza przejścia, czy pozostawia odpowiednio dużo miejsca przy łóżku i biurku oraz czy otwieranie frontów nie koliduje z innymi elementami wnętrza.
Szczególnego przemyślenia wymagają małe pokoje, wnętrza na poddaszu oraz pomieszczenia z nietypowym układem drzwi, okien lub wnęk.
Jeżeli przygotowujesz materiały do rozpoczęcia projektu, zobacz również poradnik „Jak zmierzyć pokój dziecka do projektu?”. Dokładny pomiar jest podstawą zarówno wizualizacji, jak i późniejszej dokumentacji wykonawczej.
Jak rysunki techniczne pomagają połączyć pracę projektanta, stolarza i ekipy remontowej?
Projekt pokoju może angażować kilka różnych osób. Ekipa remontowa przygotowuje pomieszczenie, elektryk realizuje instalację, stolarz wykonuje zabudowę, a inwestor zamawia wyposażenie.
Każda z tych osób odpowiada za inny fragment realizacji.
Dokumentacja projektowa pomaga zachować pomiędzy nimi wspólny punkt odniesienia. Zamiast przekazywać wykonawcom wyłącznie zdjęcie wizualizacji i ustnie tłumaczyć założenia, można odwołać się do konkretnego rysunku.
Jest to szczególnie istotne przy pokojach z większą ilością zabudowy na wymiar.
Czy każdy projekt pokoju dziecka potrzebuje rozbudowanej dokumentacji?
Nie. Zakres dokumentacji warto dopasować do stopnia skomplikowania realizacji.
Jeżeli projekt bazuje przede wszystkim na gotowych meblach, a remont ogranicza się do malowania ścian i ustawienia wyposażenia, rozbudowane rysunki wykonawcze mogą nie być potrzebne.
Inaczej wygląda sytuacja, gdy projekt obejmuje:
- dużą zabudowę na wymiar,
- meble wykonywane przez stolarza,
- nietypowe rozwiązania ścienne,
- zmiany instalacji elektrycznej,
- kilka współpracujących ze sobą elementów wykonywanych przez różnych fachowców.
Im więcej elementów trzeba wykonać indywidualnie, tym większe znaczenie ma precyzyjne przekazanie założeń projektu.
Projekt pokoju dziecięcego z rysunkami technicznymi
W Fabryce Projektów zakres dokumentacji zależy od wybranego wariantu współpracy. Jeżeli planujesz zabudowę na wymiar albo chcesz przekazać ekipie remontowej dodatkowe materiały wykonawcze, warto wybrać pakiet obejmujący rysunki techniczne dla wykonawców.
Szczegółowy zakres aktualnych pakietów możesz sprawdzić w naszej ofercie: projekt pokoju dziecięcego online.
Jeżeli urządzasz nie tylko jeden pokój, ale większą część lokalu, zobacz również ofertę projektowania mieszkania. Pozwala to zaplanować rozwiązania w szerszym kontekście całego wnętrza.
Jak przygotować się do przekazania projektu wykonawcom?
Przed rozpoczęciem realizacji warto upewnić się, że wszyscy wykonawcy pracują na aktualnej, zaakceptowanej wersji projektu.
Dobrym rozwiązaniem jest przejście przez następującą listę:
- zaakceptuj ostateczny układ pokoju,
- sprawdź zgodność wizualizacji z dokumentacją,
- przekaż wykonawcom aktualne rysunki,
- ustal zakres odpowiedzialności poszczególnych ekip,
- poproś stolarza o pomiar przed rozpoczęciem produkcji,
- zweryfikuj rozwiązania techniczne z właściwymi wykonawcami,
- nie wprowadzaj przypadkowych zmian w jednym elemencie bez sprawdzenia ich wpływu na pozostałe.
FAQ – rysunki techniczne pokoju dziecka
Czy stolarzowi wystarczy wizualizacja 3D pokoju?
W przypadku prostych rozwiązań wizualizacja może pomóc zrozumieć koncepcję, ale przy zabudowie wykonywanej na wymiar potrzebne są również wymiary i informacje techniczne. Przed produkcją stolarz powinien dodatkowo zweryfikować rzeczywiste wymiary na miejscu.
Co powinien zawierać rysunek mebla na wymiar?
Zakres zależy od rodzaju mebla, ale dokumentacja projektowa może przedstawiać jego podstawowe gabaryty, podział elementów, położenie blatów, półek, frontów i innych istotnych części. Rozwiązania konstrukcyjne i warsztatowe powinien zweryfikować wykonawca.
Czy ekipa remontowa potrzebuje rysunków technicznych?
Przy bardziej rozbudowanej realizacji są one bardzo pomocne. Pozwalają jednoznaczniej określić położenie projektowanych elementów oraz ograniczyć interpretowanie projektu wyłącznie na podstawie wizualizacji.
Czy projekt techniczny obejmuje elektrykę?
Nie należy tego zakładać automatycznie. Zakres zależy od wybranego pakietu projektowego. Przed zamówieniem projektu warto sprawdzić, czy dokumentacja obejmuje również rozmieszczenie punktów elektrycznych i oświetlenia.
Czy rysunki projektanta zastępują pomiar stolarza?
Nie. Przed rozpoczęciem produkcji zabudowy stolarz powinien wykonać własny pomiar wykonawczy i zweryfikować rzeczywiste warunki w pomieszczeniu.
Kiedy przygotowuje się rysunki techniczne?
Najlepiej po zaakceptowaniu finalnej koncepcji pokoju. Dzięki temu dokumentacja odpowiada rozwiązaniu, które rzeczywiście ma zostać wykonane.
Czy do małego pokoju dziecięcego potrzebne są rysunki techniczne?
Metraż nie jest najważniejszym kryterium. Znacznie istotniejszy jest zakres projektu. Mały pokój z rozbudowaną zabudową stolarską może wymagać dokładniejszej dokumentacji niż duże wnętrze wyposażone wyłącznie w gotowe meble.
Rysunki techniczne pomagają przejść od wizualizacji do realizacji
Dobry projekt pokoju dziecięcego nie kończy się na atrakcyjnej wizualizacji. Jeśli wnętrze wymaga pracy stolarza lub kilku wykonawców, trzeba również przekazać im informacje pozwalające prawidłowo odtworzyć zaprojektowane rozwiązania.
Rysunki techniczne porządkują realizację, pokazują wymiary i położenie najważniejszych elementów oraz ograniczają konieczność podejmowania przypadkowych decyzji już podczas remontu.
Jeśli planujesz pokój dziecka z zabudową na wymiar i zależy Ci nie tylko na wizualizacjach, ale również na materiałach dla wykonawców, sprawdź zakres projektu pokoju dziecięcego w Fabryce Projektów i wybierz wariant dopasowany do planowanego zakresu realizacji.
